COMPONENTES DE UN MOTOR DE GASOLINA

Aunque desde la década de los años 80 del siglo pasado los fabricantes, sobre todo de automóviles, han introducido una serie de cambios y mejoras en los motores de gasolina, a continuación se exponen los componentes básicos que formaron y forman parte todavía en muchos casos o con algunas variantes, de un motor de explosión o gasolina:

* . Filtro de aire.- Su función es extraer el polvo y otras partículas para limpiar lo más posible el aire que recibe el carburador, antes que la mezcla aire-combustible pase al interior de la cámara de combustión de los cilindros del motor.

* Carburador.- Mezcla el combustible con el aire en una proporción de 1:10000 para proporcionar al motor la energía necesaria para su funcionamiento. Esta mezcla la efectúa el carburador en el interior de un tubo con un estrechamiento practicado al efecto, donde se pulveriza la gasolina por efecto venturi. Una bomba mecánica, provista con un diafragma de goma o sintético, se encarga de bombear desde el tanque principal la gasolina para mantener siempre llena una pequeña cuba desde donde le llega el combustible al carburador.

* Distribuidor o Delco.- Distribuye entre las bujías de todos los cilindros del motor las cargas de alto voltaje o tensión eléctrica provenientes de la bobina de encendido o ignición. El distribuidor está acoplado sincrónica mente con el cigüeñal del motor de forma tal que al rotar el contacto eléctrico que tiene en su interior, cada bujía recibe en el momento justo la carga eléctrica de alta tensión necesaria para provocar la chispa que enciende la mezcla aire-combustible dentro de la cámara de combustión de cada pistón.

¨* Bomba de gasolina.- Extrae la gasolina del tanque de combustible para enviarla a la cuba del carburador cuando se presiona el “acelerador de pie” de un vehículo automotor o el “acelerador de mano” en un motor estacionario. Desde hace muchos años atrás se utilizan bombas mecánicas de diafragma, pero últimamente los fabricantes de motores las están sustituyendo por bombas eléctricas, que van instaladas dentro del propio tanque de la gasolina.

* Bobina de encendido o ignición.- Dispositivo eléctrico perteneciente al sistema de encendido del motor, destinado a producir una carga de alto voltaje o tensión. La bobina de ignición constituye un transformador eléctrico, que eleva por inducción electromagnética la tensión entre los dos enrollados que contiene en su interior.

* Filtro de aceite.- Recoge cualquier basura o impureza que pueda contener el aceite lubricante antes de pasar al sistema de lubricación del motor.

* Bomba de aceite.- Envía aceite lubricante a alta presión a los mecanismos del motor como son, por ejemplo, los cojinetes de las bielas que se fijan al cigüeñal, los aros de los pistones, el árbol de leva y demás componentes móviles auxiliares, asegurando que todos reciban la lubricación adecuada para que se puedan mover con suavidad.

* Cárter.- Es el lugar donde se deposita el aceite lubricante que utiliza el motor. Una vez que la bomba de aceite distribuye el lubricante entre los diferentes mecanismos, el sobrante regresa al cárter por gravedad, permitiendo así que el ciclo de lubricación continúe, sin interrupción, durante todo el tiempo que el motor se encuentre funcionando.

* Aceite lubricante.- Su función principal es la de lubricar todas las partes móviles del motor, con el fin de disminuir el rozamiento y la fricción entre ellas. De esa forma se evita el excesivo desgaste de las piezas, teniendo en cuenta que el cigüeñal puede llegar a superar las 6 mil revoluciones por minuto.

* Cables de alta tensión de las bujías.- Son los cables que conducen la carga de alta tensión o voltaje desde el distribuidor hasta cada bujía para que la chispa se produzca en el momento adecuado.

* Bujía.- Electrodo recubierto con un material aislante de cerámica. En su extremo superior se conecta uno de los cables de alta tensión o voltaje procedentes del distribuidor, por donde recibe una carga eléctrica de entre 15 mil y 20 mil volt aproximadamente. En el otro extremo la bujía posee una rosca metálica para ajustarla en la culata y un electrodo que queda situado dentro de la cámara de combustión.

*Balancín.- En los motores del tipo OHV (Over Head Valves – Válvulas en la culata), el balancín constituye un mecanismo semejante a una palanca que bascula sobre un punto fijo, que en el caso del motor se halla situado normalmente encima de la culata.

* Muelle de válvula.- Muelle encargado de mantener normalmente cerradas las válvulas de admisión y escape. Cuando el balancín empuja una de esas válvulas para abrirla, el muelle que posee cada una las obliga a regresar de nuevo a su posición normal de “cerrada” a partir del momento que cesa la acción de empuje de los balancines..

* Válvula de escape.- Pieza metálica en forma de clavo grande con una gran cabeza, cuya misión es permitir la expulsión al medio ambiente de los gases de escape que se generan dentro del cilindro del motor después que se quema la mezcla aire-combustible en durante el tiempo de explosión.

*Válvula de admisión.- Válvula idéntica a la de escape, que normalmente se encuentra junto a aquella. Se abre en el momento adecuado para permitir que la mezcla aire-combustible procedente del carburador, penetre en la cámara de combustión del motor para que se efectúe el tiempo de admisión. Hay motores que poseen una sola válvula de admisión por cilindro; sin embargo, los más modernos pueden tener más de una por cada cilindro.

*Múltiple o lumbrera de admisión.- Vía o conducto por donde le llega a la cámara de combustión del motor la mezcla de aire-combustible procedente del carburador para dar inicio al tiempo de admisión.

*Cámara de combustión.- Espacio dentro del cilindro entre la culata y la parte superior o cabeza del pistón, donde se efectúa la combustión de la mezcla aire-combustible que llega del carburador.

*Árbol de levas.- Eje parecido al cigüeñal, pero de un diámetro mucho menor, compuesto por tantas levas como válvulas de admisión y escape tenga el motor. Encima de cada leva se apoya una varilla empujadora metálica, cuyo movimiento alternativo se transmite a los balancines que abren y cierran las válvulas de admisión o las de escape.

* Aros del pistón.- Los aros son unos segmentos de acero que se alojan en unas ranuras que posee el pistón. Los hay de dos tipos: de compresión o fuego y rascador de aceite.

*Biela.- Es una pieza metálica de forma alargada que une el pistón con el cigüeñal para convertir el movimiento lineal y alternativo del primero en movimiento giratorio en el segundo. La biela tiene en cada uno de sus extremos un punto de rotación: uno para soportar el bulón que la une con el pistón y otro para los cojinetes que la articula con el cigüeñal. Las bielas puedes tener un conducto interno que sirve para hacer llegar a presión el aceite lubricante al pistón.

*Bulón.- Es una pieza de acero que articula la biela con el pistón. Es la pieza que más esfuerzo tiene que soportar dentro del motor.

*Cigüeñal.- Constituye un eje con manivelas, con dos o más puntos que se apoyan en una bancada integrada en la parte superior del cárter y que queda cubierto después por el propio bloque del motor, lo que le permite poder girar con suavidad.

* Múltiple de escape.- Conducto por donde se liberan a la atmósfera los gases de escape producidos por la combustión. Normalmente al múltiple de escape se le conecta un tubo con un silenciador cuya función es amortiguar el ruido que producen las explosiones dentro del motor. Dentro del silenciador los gases pasan por un catalizador, con el objetivo de disminuir su nocividad antes que salgan al medio ambiente.

*Motor de arranque.- Constituye un motor eléctrico especial, que a pesar de su pequeño tamaño comparado con el tamaño del motor térmico que debe mover, desarrolla momentáneamente una gran potencia para poder ponerlo en marcha.

*Volante.- En un motor de gasolina de cuatro tiempos, el cigüeñal gira solamente media vuelta por cada explosión que se produce en la cámara de combustión de cada pistón; es decir, que por cada explosión que se produce en un cilindro, el cigüeñal debe completar por su propio impulso una vuelta y media más, correspondientes a los tres tiempos restantes.

Motor bóxer de volkswagen

Es un motor de combustión interna con pistones que se encuentran dispuestos horizontalmente. Un motor de 90 grados hacia arriba es un motor plano, como es aquel en el que los cilindros están dispuestos en dos bancos a ambos lados de un único cigüeñal. En ambas configuraciones, los pistones se encuentran en horizontal.

Por lo general, cada pareja de pistones correspondientes a cada banco de cilindros en el cigüeñal. Algunos motores de bóxer que no comparten cigüeñal ni clavijas son llamados motores de 180°.

El motor bóxer (también conocido como motor de cilindros opuestos en horizontal), en la que los pistones llegan a punto muerto simultáneamente. Los motores Boxer no deben confundirse con los motores de cilindros en oposición, que utilizan un concepto totalmente distinto.

El motor en forma de V a 180° corresponde una biela en el cigüeñal, y por lo tanto, cada uno llegará a medio punto muerto en una revolución tras otra. Los motores Planos con más de ocho cilindros V son los más comúnmente conocidos.

Porque se le da el nombre de bóxer y características

* El motor bóxer tiene su nombre, ya que cada pareja de pistones se mueve simultáneamente dentro y fuera y no alternativamente. Uno de los beneficios de la utilización de un bóxer frente a un motor en V es que el diseño proporciona un buen equilibrio porque cada impulso del pistón es contrarrestado por el correspondiente movimiento del pistón del lado opuesto. Los motores Bóxer son uno de los motores que tienen un diseño natural del equilibrio dinámico, los otros dos son el 6 en línea y los 12 cilindros en V. Estos motores pueden funcionar sin problemas y libre de fuerzas de desequilibrio con un ciclo de cuatro tiempos y no requieren de un eje de equilibrio o contrapesos en el cigüeñal para equilibrar el peso de las piezas, que son necesarios en otras configuraciones del motor.

* Los bóxer tienden a producir más ruido que los motores en línea y en V por las válvulas de ruido, debido a la falta de la cobertura por los filtros de aire y los otros componentes, producen una mayor vibración de torsión en el motor en V, por lo que tienden a requerir a un mayor volante.

Tienen una característica de suavidad en toda la gama de revoluciones y, junto con la posición de montaje inmediatamente por delante del eje trasero, ofrecen un bajo centro de gravedad y un manejo más neutral.

* Los motores bóxer han sido utilizados en el desempeño de coches de carreras, sobre todo de 180º en V12. Ferrari utilizó una versión de 180° V12 en el Testarossa y Berlinetta boxer.

Esta configuración se denomina a veces V a 180º, porque como la mayoría de los diseños de motor en V cada par de pistones comparten una muñeca. En un motor de 180° en V, cuando un pistón de un par se encuentra en punto muerto superior, el otro pistón de la misma muñeca se encuentra en el punto muerto inferior.

Refrigeración por aire:

El motor bóxer del VW no tiene un radiador o un sistema de refrigerante en funcionamiento bajo el capó. Los listones de ventilación en la cubierta del motor de un tipo 1 toman el aire frío a medida que pasa sobre el vehículo. El aire es dirigido hacia los cilindros, que tienen aletas profundas corriendo por sus lados para una mayor área de superficie. Los cilindros convencionales refrigerados por agua no tienen estas aletas; en su lugar se apoyan en una mezcla de refrigerante que pasa a través de los cilindros a medida que circula por todo el sistema de enfriamiento del vehículo.

Aplicación práctica

Cuando hace calor, un motor refrigerado por aire puede tener un momento difícil para mantener la temperatura de funcionamiento adecuada ya que el aire que entra en el compartimento del motor es indeseablemente caliente. Esta es la razón por la cual los VW

Resumen de la práctica

En la primera practica que se realizó el desmontaje de duchos motores

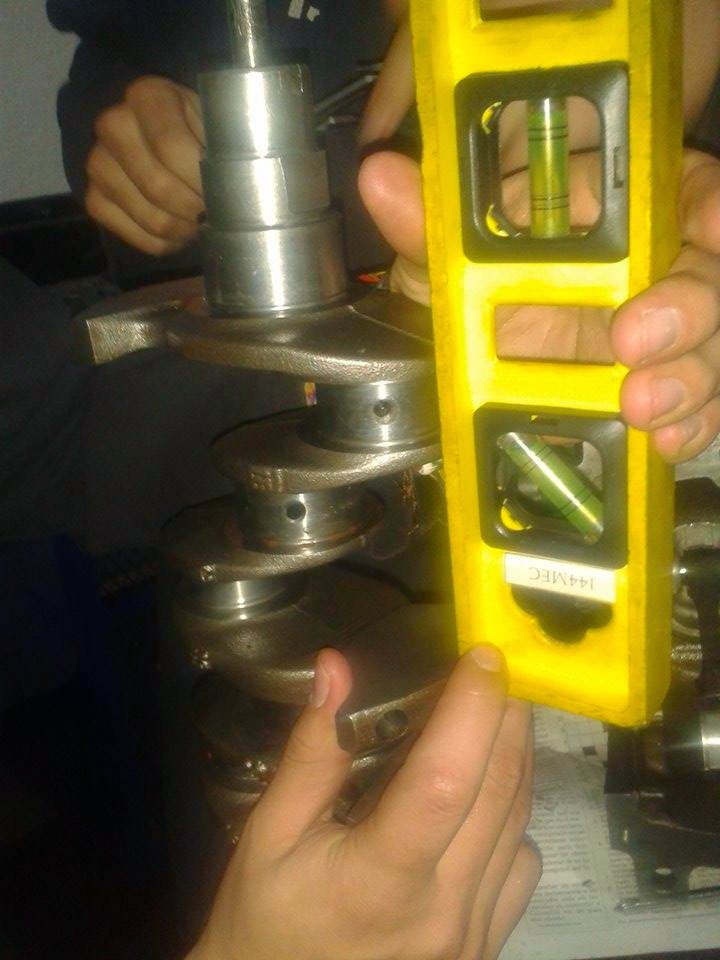

Con los compañeros de trabajo, se necesitaba desarmarlo casi por completo para sacar un pistón para hallar determinadas medidas como el volumen de la cámara de combustión , la carrera , y la longitud del pistón que de dividida en tres partes. (Y1 Y2 Y3) y con esto para sacar los otros datos que se necesitan para hallar la potencia del motor.

Procedimiento

Volumen de cámara de combustión 42.4cm3
